3D tisk kovů pomocí laserových technologií (SLM a DED)

Naše pracoviště nabízí dvě pokročilé laserové technologie pro aditivní výrobu kovových dílů:

  • Selective Laser Melting (SLM) – technologie využívající jemný kovový prášek, který je vrstvu po vrstvě natavován laserem. Je vhodná pro výrobu přesných, detailních a plně hutných součástí z kovů, jako jsou slitiny titanu, hliníku, nástrojové a korozivzdorné oceli.
  • Directed Energy Deposition (DED) – metoda využívající kovový drát jako vstupní materiál. Laser tavením drátu umožňuje rychlé navařování i přímý tisk větších dílů. DED je ideální pro opravy, úpravy nebo výrobu hybridních součástí. Pro tuto technologii využíváme zařízení Meltio M600.

Obě technologie nacházejí uplatnění v leteckém, automobilovém i strojírenském průmyslu a umožňují pružnou výrobu funkčních kovových dílů dle specifických požadavků zákazníka.

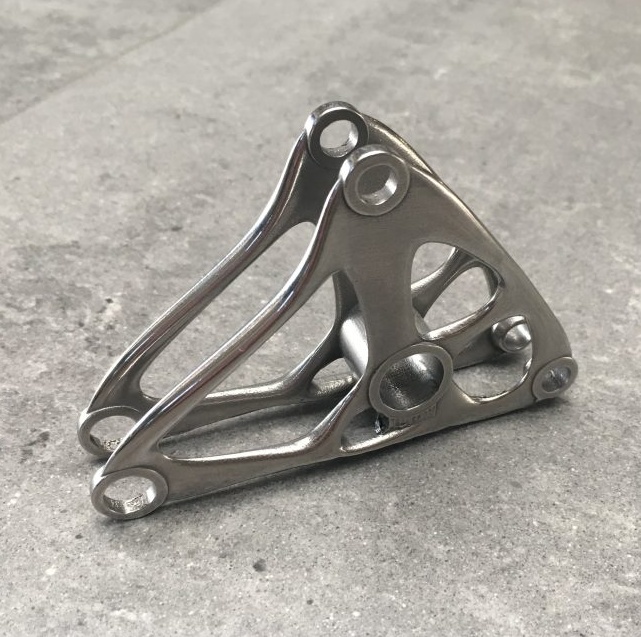

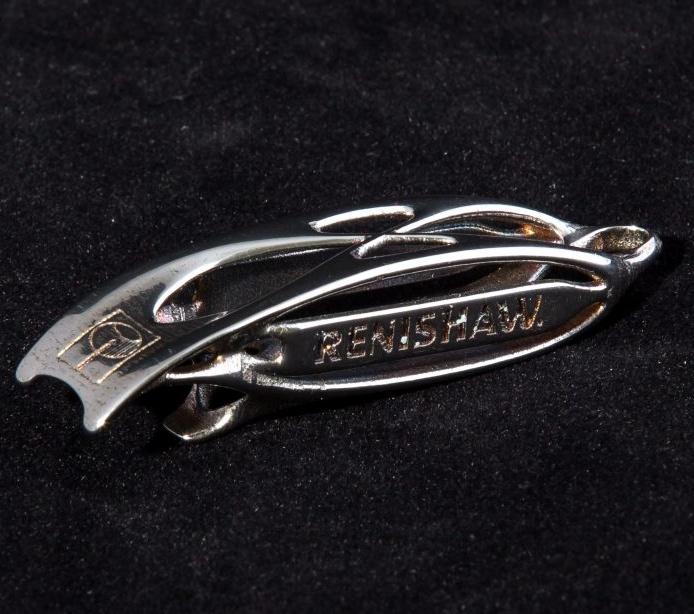

3D tisk kovů z atomizovaných kovových slitin

Primárně tiskneme díly z korozivzdorné oceli 316L (1.4404). Ověřené mechanické vlastnosti, nárazovou práci, pórovitost v podélném a příčném směru a dosažitelné parametry drsnosti najdete zde.

Na přání zákazníka jsme schopni tisknout při větších objemech také z dalších dostupných firmou Trumpf a Renishaw certifikovaných práškových kovů:

  • vysokopevnostní ocel (maraging steel - M300)
  • hliníková slitina (AlSi10Mg)
  • titanové slitina (Ti6Al4V)
  • korozivzdorná ocel (316L)

Charakteristiky práškových kovů (mechanické, fyzikální a chemické vlastnosti) jsou dostupné na webu výrobce. V rámci strojírenské výroby nabízíme také post-processing ve formě obrábění, omýlání nebo tepelných úprav sloužích k dalšímu zušlechťování.

Máte-li zájem o 3D tisk z práškového kovu nebo o konzultace k tomuto tématu, neváhejte nás kontaktovat.


3D tisk kovů z kovového drátu (technologie DED - Directed Energy Deposition)

Tiskárna Meltio M600 umožňuje aditivní výrobu kovových součástí pomocí přímého natavování kovového drátu pomocí laseru. Tato technologie umožňuje tisk z technicky čistých kovů i slitin s vysokou hustotou a vynikajícími mechanickými vlastnostmi.

Standardně tiskneme z nerezové oceli 316L, přičemž jsme schopni dodat i ověřené hodnoty mechanických vlastností a detailní rozbory mikrostruktury nebo kvality spoje mezi vrstvami.

Na základě požadavků zákazníka lze tisknout i z dalších kovových drátů, které jsou dostupné v průmyslové kvalitě a kompatibilní s technologií Meltio:

  • nástrojová ocel (např. H11)
  • uhlíková ocel (např. ER70-S)
  • titanové slitiny (např. Ti6Al4V)
  • slitiny niklu (např. Inconel 718)
  • měď a hliníkové slitiny (dle dostupnosti v požadovaném průměru)

Charakteristiky použitých drátových materiálů (chemické složení, tažnost, mez pevnosti apod.) jsou dostupné u výrobců materiálů. Nabízíme také následné zpracování dílů – např. obrábění, tryskání, omílání či tepelné zpracování (včetně žíhání či HIP), které slouží k dosažení požadovaných finálních vlastností.

Máte-li zájem o 3D tisk kovových dílů z drátu nebo potřebujete poradit s výběrem vhodného materiálu, neváhejte nás kontaktovat.

Materiálový list


Zařízení používané pro 3D tisk kovů

Profesionální 3D tiskárny Renishaw AM400 a Trumpf TruPrint 1000 slouží pro stavbu kovových součástí z nataveného kovového prášku pomocí technologie SLM (Selective Laser Melting). Tyto tiskárny patří k nejmodernějším zařízením svého druhu, což dokladuje především výsledná kvalita vytisknutých dílů.

Pro tisk z kovového drátu využíváme také zařízení Meltio M600 založené na technologii LMD (Laser Metal Deposition), které rozšiřuje naše možnosti v oblasti 3D tisku kovů.

Technická specifikace Renishaw AM500E

Maximální rozměry tisknuté součásti (X × Y × Z) 250 × 250 × 350 mm
Rychlost výroby (dle materiálu, hustotě, tvaru) 5-20 cm3/hod
Rychlost snímání až 2000 mm/s
Rychlost polohování 7000 mm/s
Tloušťka vrstvy 20–100 μm
Výkon laseru 500 W

Technická specifikace Renishaw AM400

Maximální rozměry tisknuté součásti (X × Y × Z) 250 × 250 × 300 mm
Rychlost výroby (dle materiálu, hustotě, tvaru) 5-20 cm3/hod
Rychlost snímání až 2000 mm/s
Rychlost polohování 7000 mm/s
Tloušťka vrstvy 20–100 μm
Výkon laseru 400 W

Technická specifikace Trumpf TruPrint 1000

Maximální rozměry tisknuté součásti (X × Y × Z) 100 × 100 mm
Rychlost výroby (dle materiálu, hustotě, tvaru) 2-18 cm3/hod
Rychlost snímání až 2000 mm/s
Rychlost polohování 3000 mm/s
Tloušťka vrstvy 10-50 μm
Výkon laseru 200 W

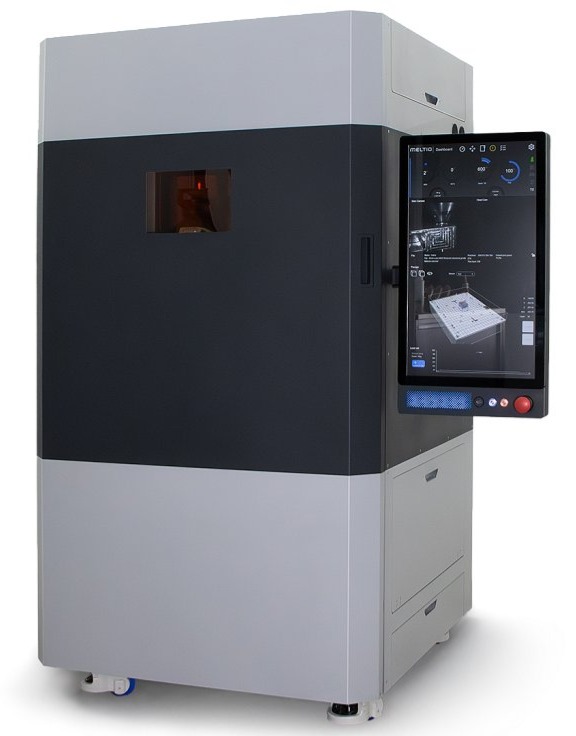

Technická specifikace Meltio M600

Maximální rozměry tisknuté součásti (X × Y × Z) 300 × 400 x 600 mm
Průměr drátu 0,8-1,2 mm
Spotřeba energie 4-6  kW
Výkon laseru 1000 W
Vlnová délka laseru 450 nm
Hmotnost 800-1000 kg
